Mitel 3300 IP Communications Platform

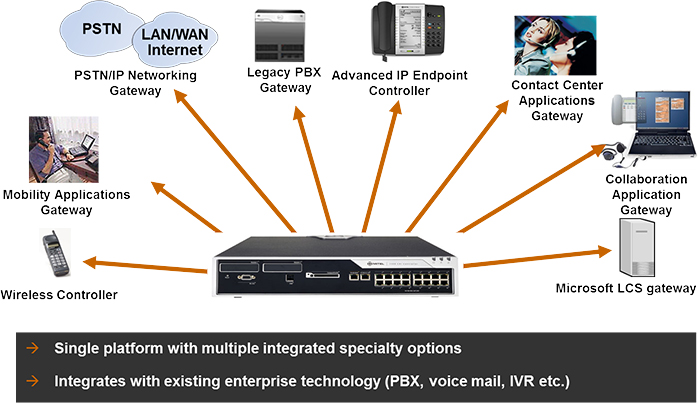

- Mitel 3300은 TDM 그리고 IP 전화와 서비스를 위한 최적화된 하드웨어입니다.
- · Mitel 3300 컨트롤러는 다음과 같은 제품군으로 구성되어 있습니다.
- - MXe III - Medium Switch - Embedded
- - MXe III Server
- - CX III - Compact Switch
- - CXi III - Compact Switch with an Integrated Layer 2 Switch
- - AX - Analog Switch
- · Mitel 3300 IP-PBX 도입시 장점
- 1. 음성,데이터 통합
- 1. 구축비용의 감소 (데이터선 하나만 설치)
- 2. 관리의 편리 (데이터선, 전화선 관리 일원화)
- 3. 직원 증가 시 저비용으로 구축
- 4. 직원 이동 시 회선 변경 없이 번호도 이동
- 2. 직원의 생산성 향상 및 서비스 향상
- 1. 다양한 부가서비스 연동 가능
- 2. UCC (Unified Communication & Collaboration) 환경 구축
- 3. 통신비용의 절감
- 1. 인터넷이 가능한 어느 곳이라도 전화업무 가능
- 2. 해외지사 연결 시 국제 전화료 없음 (지사에는 PBX설치 필요 없음)

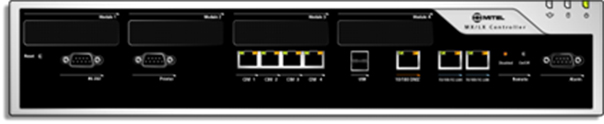

Mitel 3300 MXe Controller (Standard and Expanded)
- · 표준모드에서는 300 IP장치 지원, 확장모드에서는 1400 IP 장치 지원
- · 12 FD Peripheral
- · 8 NSU
- · 12 ASU
- · embedded Analog Main Board ( 4 ONS, 6 LS)
- · 추가 하드웨어 이중화
- · 4 x Option slot card, 1 WAN, 2 LAN,? 2 USB , each 1 for alarm, printer and RS232 ports
- · 4개의 CIM ports 는 ASU 접속 지원
- · FD Peripheral 장치로 NSU 접속 지원

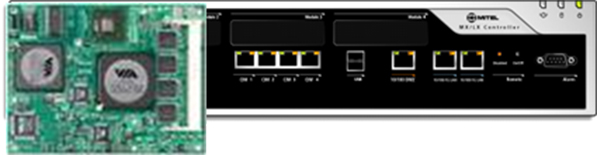

- · 전면에 4개의 Mitel Mezzanine Cards (MMCs) 슬롯
- · MMC 에 접속 가능한 장비는

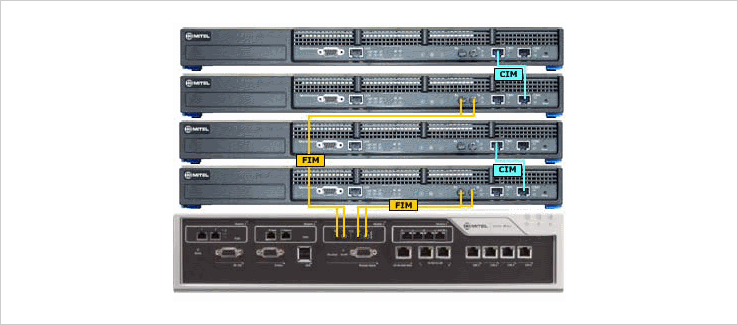

- 1. Dual Fiber Interface Module (FIM), used to connect to NSUs, Peripheral and DSU Cabinets
- 2. T1/E1 Dual Framer Module, used to provide 24 B-channels for T1 or 30 B channels for E1 digital trunking
- 3. Quad BRI Module, used to provide digital trunking with 2 B-channels and 1 Dchannel for each port
- 4. A Digital Signal Processor (DSP) module to supply additional resources required for voice mail ports,
call compression, or features such as three-party conversations
- 5. A DSP II module that provides resources used for T.38 Fax over IP (FoIP) and G.729 compression.
- 6. Quad CIM Module used for connection to an Analog Service Unit, Universal ASU, or ASU II.
Mitel 3300 MXe Server
- · 컨트롤러당 5000 IP 장치 지원
- · 표준 하드웨어 이중화
- · redundant dard drive
- · RAID controller
- · dual power supplies
- · include an Application Processor card
Mitel 3300 AX Controller
- · 컨트롤러당 100 IP 장치 지원, 288 아날로그 장치 지원
- · 고 밀도 아날로그 어플리케이션이 필요로한 싸이트에 적합하다.
- · AX Controller의 Controller 카드는 다음을 포함하고 있다.
- 1. Two 10/100 BaseT Ethernet LAN ports (RJ-45 connector)
- 2. One DB-9 maintenance port

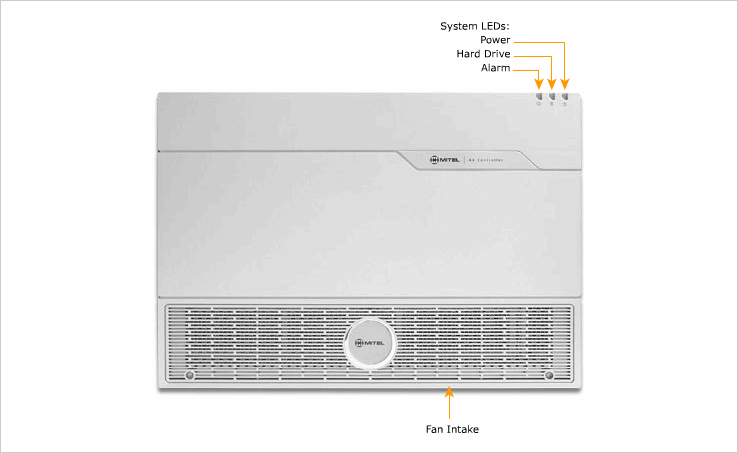

- 3. System LEDs -Alarm, Hard Drive,
- 4. Power/Status
- 5. Lock latch.
- 6. Two slots for expansion modules
- · 컨트롤러 카드에는 MMC 확장 슬롯이 있다
- 1. T1/E1 Dual Framer Module,
- 2. T1/E1 Combination Framer Module
- 3. Quad BRI Module
- 4. Quad CIM Module
- 5. DSP or DSP2 module
- · AX 컨트롤러에 12개의 line card를 장착 할 수 있다.
- · AX 컨트롤러에 장착 할 수 있는 라인 카드는
- 1. The 4 + 12 port combo card
- 2. The 16 port ONS card

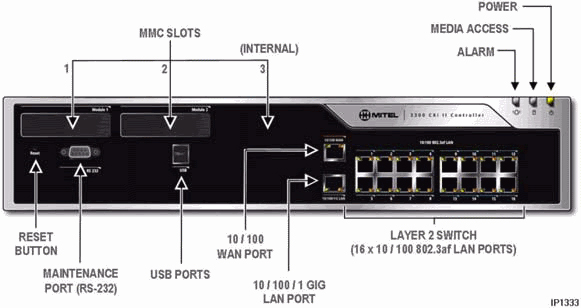

Mitel®?3300 CX and CXi Controllers
- · 컨트롤러당 150 IP 장치 지원
- · Cxi는 추가16 포트 PoE 내장, Internet Gateway 내장, Firewall 내장
- · Two USB Ports, 3 MMC Expansion Slots
- · 4 ONS Ports / 6 LS Trunk Ports
Fiber Distributed Peripheral Node

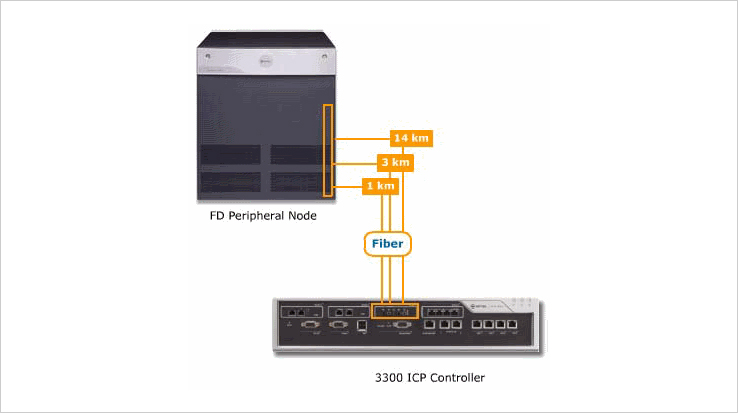

- · FD Peripheral Node는 3300 컨트롤러와 광으로 연결하여 Analog telephone, Digital telephone, Alanog Trunk 등을 확장하기 위하여 사용한다.
- · 12개의 슬롯에 트렁크 카드를 장착 할 수 있으며 장착할 수 있는 카드의 종류는 다음 3가자가 있다.
- · On-Premise (ONS) line card (16개의 표준 아나로그 전화기)
- · Off-Premise (OPS) line card (8개의 표준 아나로그 전화기 쟈소 lightening protection)
- · Digital Line card( 16개의 디지털 라인카드)
Network Service Unit (NSU)
- 3300 ICP Network Service Unit (NSU)는 두 개의 Primary Rate Interface (PRI) 연결을 제공한다. 각 연결은 pstn과의 접속을 위해 24 T1 혹은 30 E1 디지털 트렁크 연결이 가능하다.
Analog Service Units

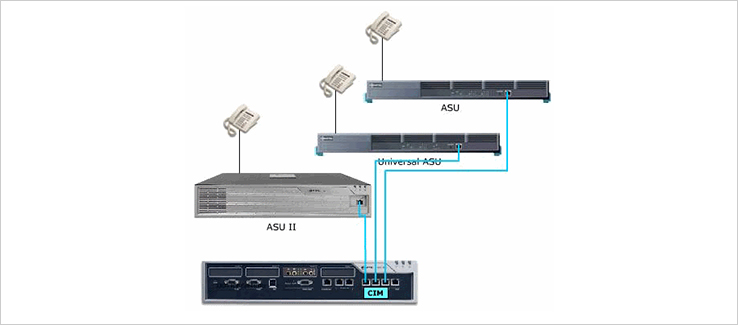

- · Analog Service Unit (ASU) 는 아나로그 전화 및 회선을 연결하기 위한 장비이다.
- · ASU - 24 ONS circuit
- · Universal ASU - 16 ONS circuit
- · ASU II - 16-extension On-Premise Station (ONS) card 혹은 4 Loop Start (LS) trunks and 12 ONS lines 멀티 구성 가능
